艏间舱CENTER LINE和平台的面板标注问题

CENTER LINE 面板标注

CENTER LINE 2ND平台和5300平台红色标注的那块板，需要做面板，最下面的实线需要用虚线表示。

这2处就相当于一个DECK GERDER，副板宽度为500，原厚为10，没有注释面板原厚，需要在2ND和5300平台的图上看。

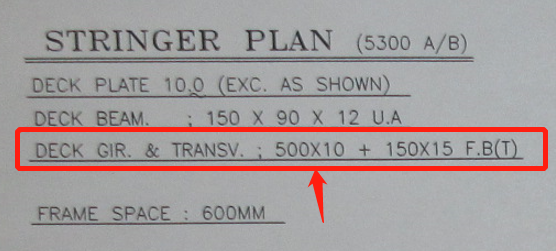

找到5300和2ND平台图，可以看到DECK GIR.的面板原厚为15，这里是个T型材，那么面板长度为75，原厚为15。

这里就需要想象一下了。

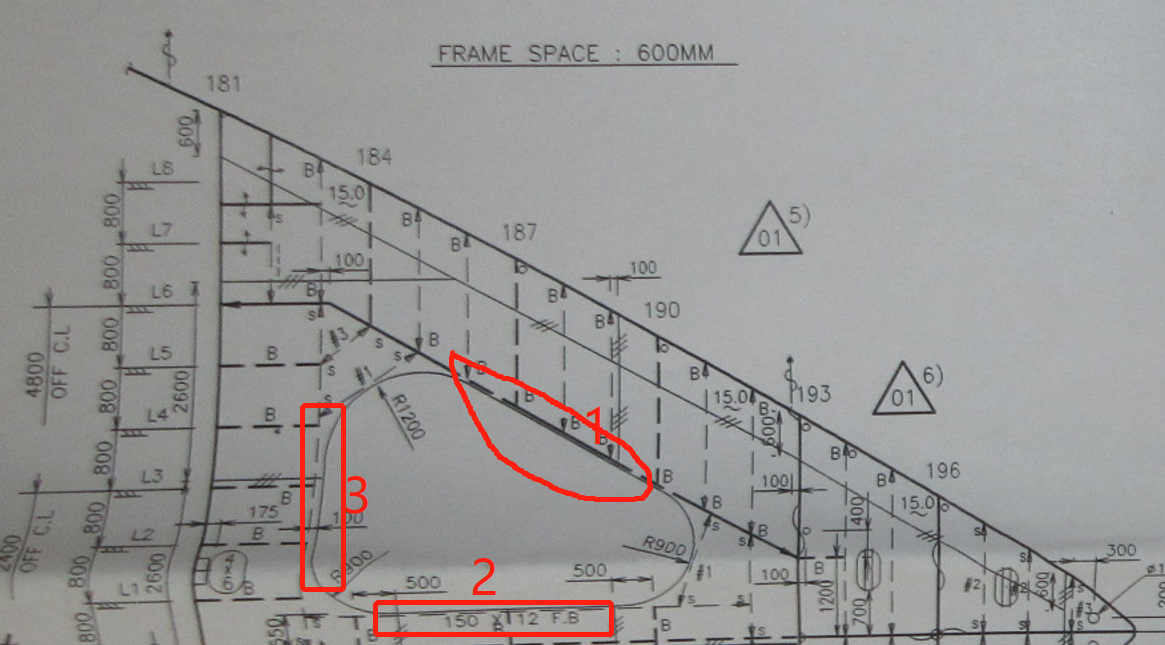

5300平台面板标注

1. 这里延深看就是4800舱壁，那么它就是一个DECK GIR.，所以它的原厚为10/15
2. 这里已经标注原厚为12
3. 此处应该为BEAM，BEAM为横向扶墙材，所以原厚为12/12

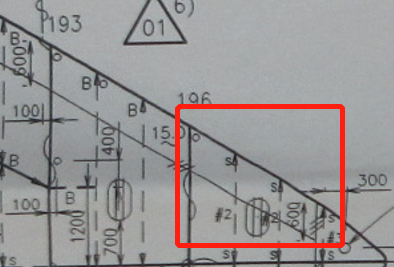

5300平台板厚不确定

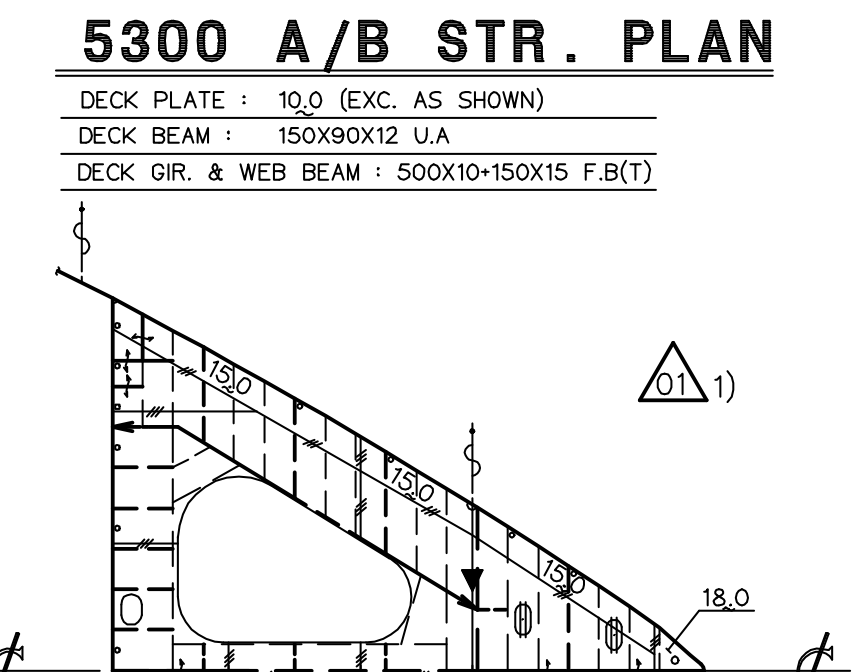

此处没有标注板厚，又不确定是10和15，按理应该是15，可没标注就是10，这里就需要结合CONSTRUCTION PROFILE & DECK PLAN里的图来看下。

这里就是15，只是有一个疑问，2个图，如何确定那一副是正确的呢？可能还得现场去测一下才能确定了，或者根据经验来判断了。

图画图，标点是否能够标对，一是原厚要看对，二是焊缝要画对，三是图要看明白，要结合几副图来看。

最费时间就是有时候看不明白图，不知道如何下手去标点。
