![图片[1]-虚线和实线的一些区分-臭虾米博客](https://chouxiami.com/wp-content/uploads/2022/03/8ab75197431fb07-700x60.jpg)
图纸上这种双实线的表示的是T型材，一般会有（T）来表示，在CAD里用下面的画法表示
![图片[2]-虚线和实线的一些区分-臭虾米博客](https://chouxiami.com/wp-content/uploads/2022/03/f1941835d745651.jpg)
意思是副板下有一块T型的面板，标点在虚线上，意思是标注的面板。

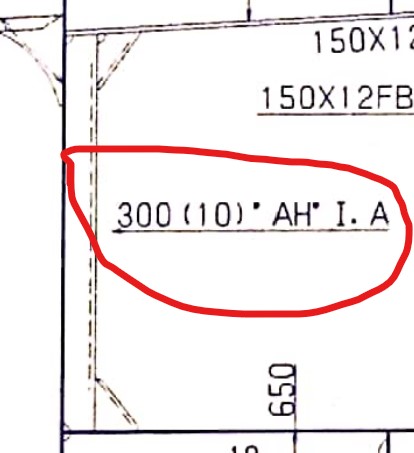

![图片[3]-虚线和实线的一些区分-臭虾米博客](https://chouxiami.com/wp-content/uploads/2022/03/7c9920e90c90c56.jpg)
I.A表示的是角钢
AH表示的是钢板级别
红线表示这里只需要标注一个点就可以，做报告时W ，F都有了。

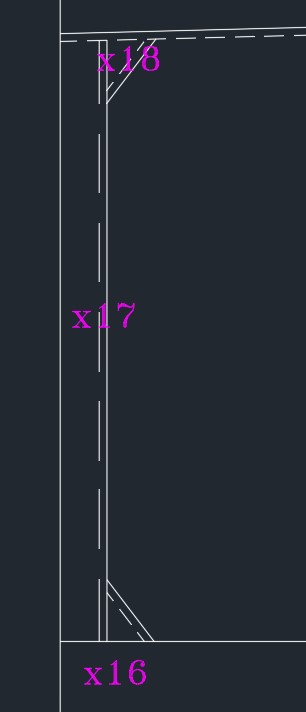

![图片[4]-虚线和实线的一些区分-臭虾米博客](https://chouxiami.com/wp-content/uploads/2022/03/08f4cf920725616.jpg)
板上的点，油船有要求必须标注在角上，轴板也必须标点，其他船没有这么严。
AUTOCAD合并命令：PE
填充命令：HATCH
