一张图可以看出这么多东西啊

这几天一直在画图，画的很慢，原因无非就是没读懂图。

画了一次，修改一次，今天小哥又给我讲了一遍，大致明白。

这是一个小型的杂货船，构件比较多。

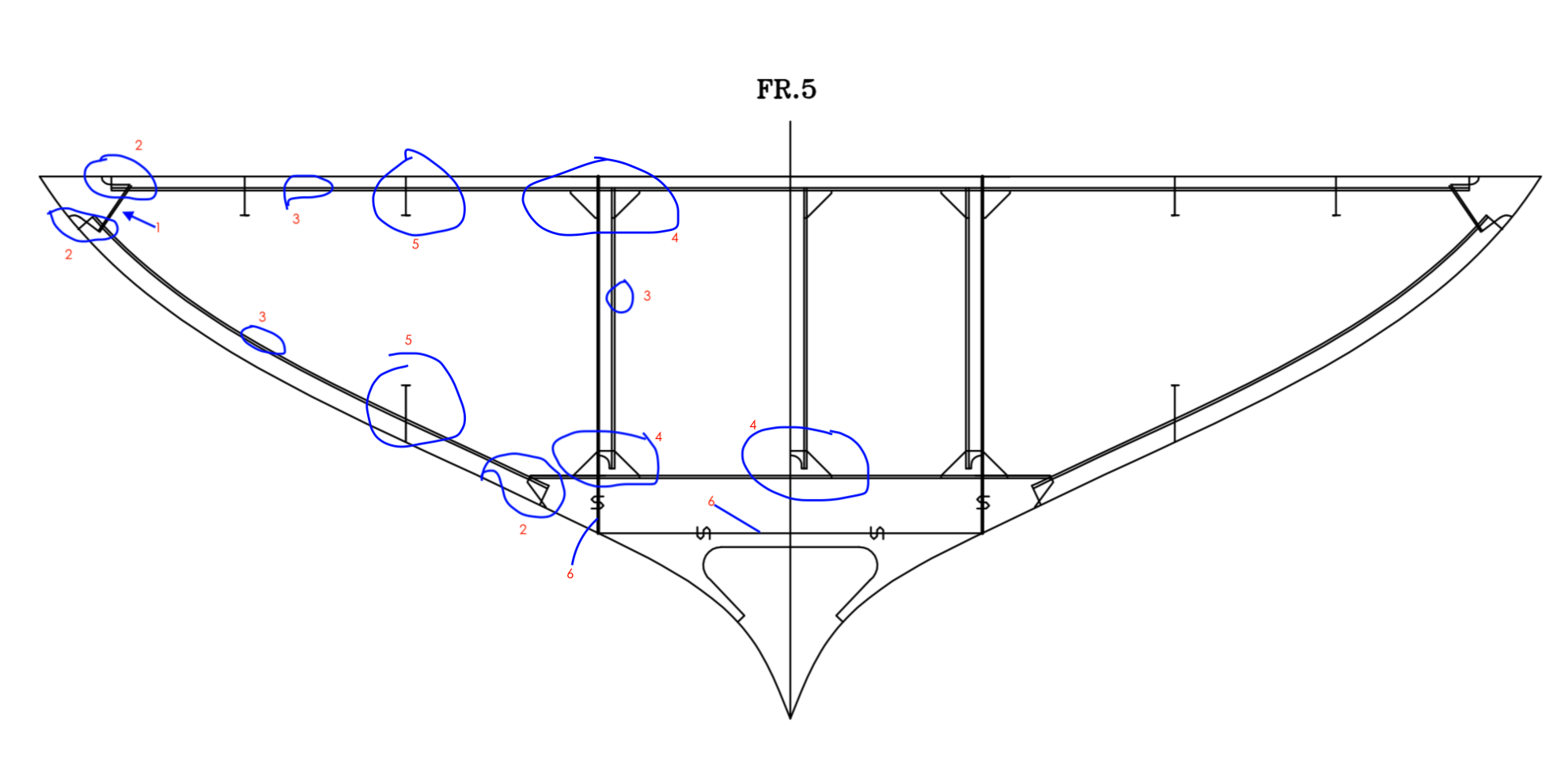

这是我画的，小哥给我修改过后的图，多处错误。

1，这里是个角钢，需要画双线，起支撑的作用。

2，有三处，按照图来画，意思是这块扁钢到头了。

3，这里的线看着像一条线，这是横抛面图，这里是相当于有个副板高度为125，宽度为75的角钢，只是看着只是一条线。

4，肘板，高为300，宽为300，厚为9，边上被削去了一截，为的是减轻受力，一律按图画。

5，这里两个并非t型材，具体要参考#6的girder图来看高度和宽度。

6，焊缝的表示，不能用蓝色线。这里有框架构建，只需要s用蓝色表色即可，如果用蓝色线表示了，说明这里是一块板上有条焊缝，没有纵向的构建，人可以直接穿过。

一张图，出现了6处的修改，幸亏我是画了两次了，小哥给我讲，我能明白个大致，也提出了一些自己画图不明白的地方，听完后让我兴趣大增，真没想到这一张简简单单的图，却可以道出这么多信息，真是不简单啊。

很多时候难以理解，是因为立体的东西变成平面让你去解释，很多东西都是在想象，不是熟手很难快速理解。

我在想是否可以自己看图，来制作下简易的船体模型，来加深自己的理解。
